Yêu cầu kỹ thuật khi xây dựng hệ thống xử lý nước sạch từ nước sông

  • Nguồn nước đầu vào: Nước sông khu vực gần nhà máy.
  • Công suất: Đảm bảo đủ công suất thiết kế;
  • Công nghệ, thiết bị phải phù hợp với yêu cầu CĐT;
  • Tiết kiệm diện tích đất;
  • Chi phí vận hành và chi phí bảo trì thấp;
  • Chi phí đầu tư và chi phí xử lý thấp nhất;
  • Các loại hóa chất vận hành đều được sử dụng rộng rãi, không gây tác hại đến môi trường và hệ thống lọc nước cũng như chất lượng nước thành phẩm;
  • Nước cấp đầu ra của hệ thống xử lý đạt theo yêu cầu của CDT.
  • Xem tiêu chuẩn nước cấp sinh hoạt theo QCVN02-2009 Bộ Y tế tại đây

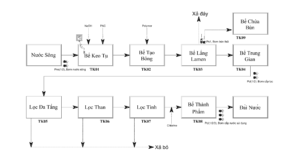

Sơ đồ công nghệ xử lý nước sạch từ nước sông

Sơ đồ công nghệ xử lý nước sạch từ nước sông



Quy trình vận hành các bể xử lý nước sạch từ nước sông

Bể keo tụ nước sông

Nước sông được 2 bơm cấp nước vào bể. Bơm định lượng sẽ được hoạt động để cung cấp lượng dung dịchNaOH để cân bằng pH giúp cho quá trình keo tụ được diễn ra tốt hơn, sau đó bơm tiếp tục châm PAC cần thiết để cho quá trình keo tụ xảy ra tại bể. Phản ứng giữa chất keo tụ và nước cấp diễn ra nhanh nhờ motor khuấy trộn, làm tăng số lần va chạm giữa các hạt keo nhỏ tạo thành những bông keo có kích thước lớn hơn, phản ứng xảy ra hoàn toàn.

Bể tạo bông

Sau khi qua bể keo tụ, nước cấp tự chảy tiếp tục sang Bể phản ứng tạo bông. Tại đây, bể kết hợp với motor khuấy trộn nhanh với nước trong bể, các bông bùn nhỏ sẽ được tiếp tục tiếp xúc với nhau tạo thành những bông bùn có kích thước lớn hơn trước gấp nhiều lần. Bơm định lượng cung cấp thêm POLYMER để quá trình keo tụ tạo bông diễn ra tốt hơn.

Bể lắng

Bể lắng lamella dùng để loại bỏ các chất rắn có khả năng lắng (tỉ trọng lớn hơn tỉ trọng nước). Bể lắng lamellacó tác dụng lắng các hạt cặn dạng bông sinh ra từ quá trình keo tụ – tạo bông. Ngoài ra còn có thể giữ lại các chất hữu cơ không tan trong nước trước khi cho nước vào các bể trung gian. Phần cặn lắng xuống đáy sẽ được định kỳ bơm về bể chứa bùn bằng bơm chìm bùn thải.

Nguyên lý hoạt động:

  • Nguồn nước từ bể phản ứng tạo bông nước sẽ di chuyển theo hai đường ống vào thẳng ống lắng, trong quá trình di chuyển các cặn lắng (kết tủa hay bông lắng) sẽ va chạm vào nhau và bám vào bề mặt tấm lắng lamella. Khi các bông lắng kết dính với nhau trên bề mặt tấm lắng lamella đủ nặng và thắng được lực đẩy của dòng nước đang di chuyển lên thì bông kết tủa sẽ trượt xuống theo chiều ngược lại và rơi xuống đáy bể lắng (hay hố thu cặn), từ đó theo chu kỳ xả đi. Điều này sẽ giúp kéo dài thời gian rửa bể lắng, tiết kiệm được nguồn nước rửa và hóa chất phản ứng.
  • Hệ thống gồm các ống nhựa hợp khối đặt nghiêng 60 độ so với mặt phẳng và đặt chìm dưới mặt nước. Hai hệ lắng lamella giúp tăng cường tính linh hoạt cho hệ thống.
  • Lamella được cung cấp ở dạng hợp khối với cấu trúc vững chắc nhằm mang lại sự thuận tiện cho quá trình lắp đặt và thay thế. Công tác vệ sinh và bảo trì cũng đơn giản và dễ dàng hơn.
  • Được sản xuất từ vật liệu nhựa cứng và khử điện tích, Lamella vừa có khả năng chống chịu tốt với điều kiện hóa chất, môi trường cũng như hạn chế tối đa khả năng bám của các hạt bông bùn lên bề mặt tránh tắc nghẽn và tiết giảm công tác vệ sinh, bảo trì.

Bể trung gian

Lưu giữ nước sau lắng và tăng hệ số sử dụng nước và hệ số an toàn của toàn bộ hệ thống, có gắn cảm biến mực nước 2 mức (cao và thấp).

Cột lọc thô và lọc than khử mùi

  • Theo tính toán thiết kế, nước từ bể chứa trung gian được bơm vào line lọc với công suất là 22 – 27 m3/h được chia làm 2 line lọc chạy song song. Tại đây, loại bỏ các tạp chất lơ lửng kích thước lớn, một số ion như sắt, cặn bẩn…, màu, mùi trong nước.
  • Vật liệu lọc bao gồm: Sỏi đỡ, cát, cát khử sắt, hạt ODM và than hoạt tính. Đây đều là vật liệu lọc từ thiên nhiên, không có tính gây hại. Đặc biệt, quá trình rửa vật liệu lọc đơn giản, dễ vận hành và bảo trì.
  • Ưu điểm của vật liệu lọc này là không dùng hoá chất để tái sinh. Nếu muốn đẩy các chất bẩn bị giữ lại ra ngoài, ta chỉ cần rửa ngược bằng cách chuyển hướng đi của nước và sau đó rửa xuôi, như vậy các cặn bẩn bị giữ lại trong lớp vật liệu lọc sẽ được đẩy ra ngoài. Vật liệu lọc sẽ hoạt động trở lại bình thường.
  • Quá trình vận hành sẽ được Nam Việt hướng dẫn cụ thể sau khi lắp đặt hoàn thiện hệ thống.
  • Nước sau khi đi qua cột lọc thô và than sẽ được dẫn đến cột lọc tinh.

 Cột lọc tinh 5 micron

  • Các lõi lọc tinh 5 micron chứa bên trong có tác dụng loại bỏ các tạp chất lơ lửng có trong nước.
  • Lõi lọc tinh được cấu tạo từ Polypropylene được nén ép với áp suất cao để tạo thành hệ thống lọc có kích thước mao quản 5 μm.
  • Nước được đưa vào cột lọc tinh và đi vào các lõi lọc theo các mao quản theo hướng từ ngoài vào.
  • Các tạp chất và cặn bẩn có kích thước > 5μm sẽ bị giữ lại trên bề mặt vật liệu lọc, nước sạch sau khi đi vào trung tâm của lõi lọc sẽ được tập trung tại đáy cột và đưa ra ngoài.

Bể chứa nước sạch thành phẩm

Bể thành phẩm có nhiệm vụ chứa nước sạch sau xử lý. Ổn định lưu lượng nước để sử dụng cho các nhu cầu phía sau. Ngoài ra, bể thành phẩm còn được khử trùng bằng hóa chất khử trùng nhằm loại bỏ vi sinh vật nguy hại và tránh rong rêu sinh ra.

Hệ thống xử lý nước sạch từ nước sông

Hệ thống xử lý nước sạch từ nước sông do Nam Việt thiết kế thi công

Thay thế bảo dưỡng hệ thống xử lý nước sạch từ nước sông

Thời gian bảo dưỡng

  • Tùy vào mức nước tiêu thụ mà thời gian bảo dưỡng hoặc thay hạt lọc cho các dây chuyền sản xuất nước sẽ khác nhau. Thông thường từ 2 – 3 năm phụ thuộc vào chất lượng nước đầu vào, quy trình vận hành hệ thống…. Tránh được nhiều rủi do trong quá trình vận hành.
  • Các thiết bị máy móc, thiết bị động lực cần được kiểm tra và bảo trì hàng tháng.

Thay thế vật liệu lọc

  • Các vật liệu hạt cation trong hệ thống làm mềm chỉ có tác dụng hấp thụ và trao đổi ion trong một khoảng thời gian xác định. Khi các hạt đạt tới trạng thái bão hòa, không thể hấp thụ thêm nữa. Cần được vệ sinh hoặc thay thế nhằm làm khôi phục khả năng hấp thụ bề mặt.
  • Thời gian thay thế vật liệu lọc ở trong các cột được khuyến cáo từ 24 – 36 tháng.

Thay thế lõi lọc tinh

  • Tùy theo từng dây chuyền sản xuất nước tinh khiết sẽ được lắp hỗ trợ các lõi lọc sợi thô (sợi bông PP). Các lõi lọc có tác dụng lọc các cặn bẩn, vi khuẩn, asen, mangan, sắt… có trong đường ống trước khi vào bồn lọc nước tinh khiết.
  • Lõi lọc bẩn sẽ dồn chất bẩn về bể thành phẩm, làm chúng hoạt động nhiều hơn nên dễ bị tắc màng hoặc hỏng.
  • Thời gian thay thế đươc khuyến cáo từ 1 – 2 tháng

Công ty Cổ phần Kỹ thuật Môi trường Nam Việt chuyên lắp đặt các hệ thống làm mềm nước, hệ thống nước tinh khiết RO, xử lý nước sạch từ nước sông, xử lý nước thải. Quý khách hàng có nhu cầu tư vấn thiết kế lắp đặt vui lòng liên hệ Hotline 0932562177
