Lịch Sử Bể Lắng Lamella Ứng Dụng “Lý Thuyết Bể Lắng Nông” Giải Phóng Diện Tích Trạm Xử Lý Nước

Trong các trạm xử lý nước cấp và nước thải, công đoạn lắng trọng lực để tách bông cặn (tạo ra từ quá trình keo tụ, tạo bông hoặc sinh học) là bước bắt buộc cực kỳ quan trọng. Tuy nhiên, nếu xây dựng theo kiểu truyền thống, bể lắng luôn là một trong những hạng mục ngốn nhiều diện tích đất và chi phí xây dựng nhất.
Sự ra đời của bể lắng vách nghiêng Lamella (hay bể lắng Lamen) đã tạo nên một cuộc cách mạng lớn, cho phép các nhà máy nâng công suất lên gấp nhiều lần mà không cần mở rộng dù chỉ một mét vuông đất. Đằng sau giải pháp kỹ thuật này là một hành trình dài từ lý thuyết vật lý kinh điển đến sáng tạo cơ khí xuất sắc.

1. Nền tảng khoa học: “Lý thuyết bể lắng nông” của Allen Hazen (1904)

Trước thế kỷ 20, các bể lắng thường được xây dựng rất sâu (từ 4 đến 6 mét) với quan niệm rằng bể càng sâu thì cặn càng có nhiều thời gian và không gian để lắng xuống đáy.
Tuy nhiên, vào năm 1904, kỹ sư thủy lực nổi tiếng người Mỹ Allen Hazen đã công bố một nghiên cứu mang tính cách mạng làm thay đổi hoàn toàn tư duy thiết kế này. Hazen đã chứng minh bằng toán học và thực nghiệm “Lý thuyết bể lắng nông” (Shallow Tank Theory) với định luật kinh điển:
Hiệu quả lắng của một hạt cặn trong bể lắng trọng lực phụ thuộc hoàn toàn vào diện tích bề mặt lắng (A), chứ không phụ thuộc vào chiều sâu của bể (H).
Công thức minh chứng:
Nếu gọi Q là lưu lượng nước đi vào bể và v0 là vận tốc lắng của hạt cặn nhỏ nhất cần giữ lại, thì diện tích bề mặt lắng tối thiểu cần thiết (A) được tính bằng:

A = Q/v0

Từ công thức này, nếu chúng ta chia một bể lắng sâu 4 mét thành 100 tầng lắng nông (mỗi tầng chỉ sâu 4 cm) đặt chồng lên nhau, chúng ta sẽ tăng diện tích bề mặt lắng (A) lên gấp hàng chục lần trên cùng một diện tích xây dựng đáy. Nhờ đó, công suất xử lý Q có thể tăng lên tương ứng mà không làm giảm hiệu quả tách cặn.

Nguyên lý lắng của Lamella

2. Thách thức thu gom bùn và sự ra đời của góc nghiêng 60độ

Lý thuyết của Allen Hazen rất xuất sắc, nhưng khi áp dụng vào thực tế đầu thế kỷ 20, các kỹ sư đã vấp phải một rào cản vật lý lớn: Làm sao để lấy bùn ra khỏi các tầng lắng mỏng?
Nếu đặt các tấm ngăn nằm ngang song song, cặn bùn sẽ nhanh chóng tích tụ trên bề mặt của từng tấm. Chỉ sau một thời gian ngắn vận hành, bùn sẽ lấp đầy các khoảng trống, gây tắc nghẽn toàn bộ hệ thống và rất khó để đưa máy cào bùn vào làm sạch từng tầng nhỏ hẹp.
Giải pháp cho vấn đề này xuất hiện vào những năm 1960 – 1970 nhờ các nhà sáng chế và kỹ sư Thụy Điển (tiêu biểu là tập đoàn Axel Johnson Engineering): Nghiêng các tấm vách lắng một góc thích hợp.

• Vì sao lại là góc từ 45 độ đến 60 độ ?
  Nếu góc nghiêng quá nhỏ (< 45 độ), lực ma sát lớn hơn thành phần trọng lực trượt, bùn sẽ bám chặt lại trên tấm vách và gây tắc nghẽn.
  Nếu góc nghiêng quá lớn (> 60 độ), bùn tự trượt rất tốt nhưng diện tích lắng hiệu dụng của tấm (phần hình chiếu bằng) bị giảm đi đáng kể, làm mất đi lợi thế tăng diện tích bề mặt lắng.
  Góc nghiêng tiêu chuẩn 60 độ (hoặc 55 độ đến 60 độ tùy nguồn nước) được xác định là “tỷ lệ vàng”. Tại đây, các hạt cặn sau khi chạm vào vách nghiêng sẽ tự động liên kết thành các bông bùn lớn hơn và nhờ trọng lực tự trượt xuống đáy bể (hiệu ứng tự làm sạch – self-cleaning), trong khi nước trong vắt tiếp tục đi lên phía trên.

3. Cấu tạo và cơ chế hoạt động của khối tấm lắng Lamella hiện đại

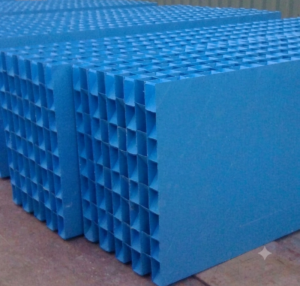

Tấm lắng Lamella sử dụng thực tế tại công trình.

Ngày nay, các tấm lắng Lamella thường được chế tạo bằng các loại nhựa nhẹ, bền, chống ăn mòn như PVC (Polyvinyl Chloride) hoặc PP (Polypropylene). Chúng được sản xuất hàng loạt theo dạng tấm lượn sóng, khi ghép ngược chiều nhau sẽ tạo thành cấu trúc dạng tổ ong hoặc các ống/vách nghiêng song song.
Một bể lắng Lamella hoạt động theo chu trình liên tục:

1. Nước vào (Phân phối): Nước chứa bông cặn sau khi qua bể phản ứng keo tụ – tạo bông được dẫn vào từ phía dưới khối Lamella.
2. Lắng vách nghiêng: Nước di chuyển từ dưới lên xuyên qua các ống/vách nghiêng. Bông cặn rơi tự do với quãng đường cực ngắn (chỉ vài centimet) là đã chạm vào bề mặt vách nhựa.
3. Trượt bùn tự động: Khi cặn chạm vách, chúng bám vào nhau, tăng kích thước và tự trượt ngược chiều dòng nước xuống đáy bể.
4. Thu nước trong: Nước đã tách cặn tiếp tục đi lên phía trên, chảy vào các máng thu nước (máng răng cưa) và chuyển sang công đoạn tiếp theo.

4. Tầm quan trọng của công nghệ Lamella đối với ngành xử lý nước

Phát minh bể lắng Lamella mang lại những ưu thế kỹ thuật vượt trội mà các bể lắng đứng hay bể lắng ngang truyền thống không thể có được:

• Giải phóng diện tích đất: Giảm từ 70% đến 85% diện tích xây dựng bể so với bể lắng thường. Đây là “cứu cánh” cho các nhà máy nằm trong khu công nghiệp hoặc đô thị đông đúc, nơi quỹ đất cực kỳ đắt đỏ.
• Tăng công suất vượt trội: Cho phép cải tạo nâng công suất các bể lắng cũ lên gấp 2 đến 4 lần chỉ bằng việc lắp đặt thêm các khối lamen vách nghiêng vào trong bể mà không cần xây dựng mới.
• Tối ưu hóa thủy lực: Tạo ra trạng thái dòng chảy tầng (Laminar flow) với chỉ số Reynolds (Re) rất nhỏ, triệt tiêu hoàn toàn các dòng xoáy tự do, giúp quá trình lắng diễn ra cực kỳ ổn định.

• Tiết kiệm hóa chất: Quá trình lắng hiệu quả cao giúp giảm bớt lượng hóa chất keo tụ (Phèn, PAC) và chất trợ lắng (Polymer) cần châm vào nước.

Bể lắng Lamella chính là minh chứng rõ nét cho việc ứng dụng khoa học vật lý để giải quyết các thách thức thực tế của ngành kỹ thuật môi trường.
CÔNG TY CỔ PHẦN KỸ THUẬT MÔI TRƯỜNG NAM VIỆT chuyên tư vấn, tính toán thiết kế chi tiết và thi công lắp đặt trọn gói hệ thống bể lắng Lamella, tấm lắng lamen cho cả nước cấp đô thị và nước thải công nghiệp.

Công trình xử lý nước sông thành nước sạch Nam Việt có sử dụng tấm lắng Lamella ở bể lắng
