Sơ đồ công nghệ hệ thống lọc nước RO công nghiệp
Mô hình hệ thống RO công nghiệp do Nam Việt ETC thiết kế
Hệ thống RO lọc nước nhiễm mặn thành nước ngọt do Nam Việt lắp đặt

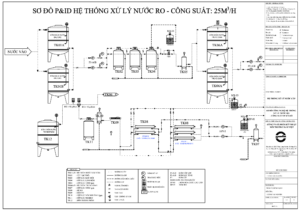

Sơ đồ công nghệ hệ RO công nghiệp
Hệ thống RO công nghiệp thường có các thành phần cơ bản như sau:
1. Bồn chứa nước cấp
Chức năng: Lưu trữ nguồn nước thô (nước giếng, nước máy, nước sông…) trước khi đưa vào hệ thống lọc. Giúp ổn định lưu lượng và áp lực nước đầu vào, tránh gián đoạn vận hành.
2. Bơm cấp lọc
Chức năng: Hút nước từ bồn chứa nước cấp và đẩy qua các cột lọc sơ bộ. Đảm bảo áp lực đủ để quá trình lọc sơ bộ diễn ra hiệu quả.
3. Cột lọc đa tầng
Chức năng: Loại bỏ các chất rắn lơ lửng, cặn bẩn, bùn, gỉ sắt, một phần mùi và màu trong nước. Vật liệu thường gồm sỏi, cát thạch anh, than anthracite.
4. Cột lọc khử mùi
Chức năng: Hấp phụ mùi khó chịu, loại bỏ clo dư, hợp chất hữu cơ, thuốc trừ sâu… Vật liệu chủ yếu là than hoạt tính dạng hạt.
5. Cột làm mềm
Chức năng: Loại bỏ độ cứng trong nước (Ca²⁺, Mg²⁺) bằng quá trình trao đổi ion, giúp bảo vệ màng RO khỏi bị đóng cặn.
6. Bồn chứa muối
Chức năng: Chứa dung dịch muối bão hòa (NaCl) để tái sinh hạt nhựa trao đổi ion của cột làm mềm.
7. Bồn chứa nước mềm
Chức năng: Lưu trữ nước đã qua xử lý làm mềm, chuẩn bị cấp cho bơm trợ lực hoặc bơm cao áp trước màng RO.
8. Bơm trợ lực
Chức năng: Tăng áp lực cho nước mềm trước khi đi vào lọc tinh hoặc hệ RO, giúp duy trì lưu lượng ổn định.
9. Lọc tinh
Chức năng: Loại bỏ cặn siêu nhỏ, tạp chất còn sót lại sau các cột lọc. Thường dùng lõi lọc 5 micron hoặc 1 micron để bảo vệ màng RO.
10. Van điện từ
Chức năng: Điều khiển tự động đóng/mở dòng nước theo tín hiệu từ hệ thống điều khiển, giúp tiết kiệm năng lượng và tránh lãng phí nước.
11. Bơm tăng áp
Chức năng: Cung cấp áp lực cao (thường 10–20 bar) cho nước đi qua màng RO, đảm bảo quá trình thẩm thấu ngược diễn ra hiệu quả.
12. Màng RO
Chức năng: Loại bỏ đến 99,9% muối hòa tan, vi khuẩn, virus, kim loại nặng… cho ra nước tinh khiết.
13. Đo lưu lượng kế đo nước xả
Chức năng: Đo và giám sát lưu lượng nước thải (nước muối đậm đặc) để điều chỉnh tỉ lệ thu hồi và bảo vệ màng RO.
14. Đo lưu lượng kế đo nước RO thành phẩm
Chức năng: Đo lưu lượng nước tinh khiết thu được sau hệ RO, hỗ trợ kiểm soát sản lượng.
15. Đèn diệt khuẩn UV
Chức năng: Tiêu diệt vi khuẩn, virus còn sót lại trong nước thành phẩm bằng tia cực tím, đảm bảo nước an toàn hơn.
16. Bồn chứa nước RO thành phẩm
Chức năng: Lưu trữ nước tinh khiết để phân phối đến các điểm sử dụng hoặc đóng chai.
Cấu tạo hệ thống lọc nước RO công nghiệp
1. Thiết bị tiền lọc
Đây là giai đoạn đầu của quá trình lọc nước, giúp xử lý phần thô của nguồn nước đầu vào, tức là nước sẽ được loại bỏ các chất lơ lửng, hóa chất kim loại nặng. Để làm được chức năng đó, bộ phận này được cấu tạo nhờ hệ thống bơm cao áp và các trụ lọc lớn hay còn gọi là cột lọc thô
Mỗi trụ lọc sẽ được cấu tạo và có chức năng khác nhau
– Cột lọc số 1: Chứa cát, silic, sỏi có nhiệm vụ loại bỏ các tạp chất bùn đất, phù du trong nước
– Cột lọc số 2: Bao gồm than và carbon hoạt tính, chúng sẽ loại bỏ các chất độc hại hòa tan trong nước như amoniac, sulfure, các chất độc tan gốc lưu huỳnh, photpho
– Cột lọc số 3: Cột lọc này có chức năng làm mềm nước, làm giảm độ cứng giúp chống bám cặn làm nghẹt màng RO phía sau
– Cột lọc tinh : giúp lọc các cặn lơ lửng còn lại 5 Micron trở lên
2. Máy bơm cao áp trong hệ thống
Để vận hành được hệ thống lọc nước công nghiệp cần đến một áp suất nước đủ lớn để đi qua tất cả các màng lọc đặc biệt là màng lọc RO. Thiết bị máy bơm cao áp sẽ đảm nhận nhiệm vụ này, được thiết kế vô cùng đặc biệt, khi hoạt động chúng tạo áp suất nước đủ lớn để quá trình thẩm thấu diễn ra nhanh chóng ở màng RO. Áp suất của một máy bơm công nghiệp có thể đạt được lên đến 200 – 230 PSI, với khả năng hoạt động liên tục 24/24
Kỹ thuật Nam Việt lắp đặt hệ thống lọc nước RO tại Khách hàng
3. Thiết bị lọc RO trong hệ thống lọc công nghiệp
Nước sau khi được xử lý qua giai đoạn tiền lọc sẽ được chuyển tới giai đoạn lọc ở màng RO, đây được xem là trái tim của cả hệ thống lọc nước công nghiệp.
Màng lọc RO có thể loại bỏ các loại bỏ TDS, tạp chất, virus, vi khuẩn gây hại trong nước. Tùy thuộc vào chất lượng nước đầu vào cũng như công suất lọc, đơn vị cung cấp sẽ bố trí số lượng màng lọc RO khác nhau. Số màng lọc RO càng nhiều, đồng nghĩa với công suất cho ra nguồn nước tinh khiết càng lớn
4. Đèn cực tím UV
UV giúp loại bỏ tới 99% vi khuẩn giúp đảm bảo an toàn khi chúng ta sử dụng nguồn nước đó trong sinh hoạt. UV là một loại vật chất khử trùng nhưng không làm thay đổi về mặt hóa học, hương vị hay mùi của nước giống như Clo.
5. Bộ phận điều khiển
Bên cạnh các bộ phận lõi lọc, bơm cao áp, để toàn bộ hệ thống lọc nước công nghiệp hoạt động trơn tru thì rất cần đến một hệ thống điều khiển phù hợp. Hệ thống này bao gồm có các hệ thống bảng mạch điện tử, đồng hồ đo áp, đồng hồ hiển thị các thông số nước đầu vào, đầu ra..Với những hệ thống điều khiển hiện đại này, giúp quá trình lọc nước được thực hiện hoàn toàn khép kín.
Công ty Môi trường Nam Việt thi công lắp đặt hệ thống lọc nước RO công nghiệp
Quy trình lắp đặt hệ thống lọc nước RO công nghiệp
Bước 1: Tiếp nhận thông tin yêu cầu của khách hàng
Bước 2: Nhân viên kỹ thuật khảo sát và tư vấn trực tiếp với khách hàng
Bước 3: Nghiên cứu và đưa ra các giải pháp cho hệ thống lọc RO
Bước 4: Lắp đặt và thi công
· Thiết bị phải được lắp đặt nơi khô ráo, có mái che nắng mưa tránh ảnh hưởng của thời tiết và độ ẩm có thể phá hỏng thiết bị điện và những tiếp điểm
· Không gian lắp đặt phải rộng rãi đủ cho người điều khiển thao tác
· Đặt bộ lọc tinh khiết ở vị trí thích hợp và theo các quy chuẩn của nhà sản xuất (Thứ tự của các cột lọc là cột lọc cát → cột lọc than hoạt tính → cột làm mềm nước → cột lọc tinh→ màng lọc RO)
· Các thiết bị phải được đặt ở vị trí mặt nền bằng phẳng, chắc chắn
· Thùng chứa nước tinh khiết không cao quá 1,5m từ đầu ra của nước tinh khiết và nước thải
· Lắp đầu vào, đầu ra và đường điện theo đúng chỉ dẫn sơ đồ mạch điện
Bước 5: Kiểm tra, tiến hành cho hệ thống hoạt động và đánh giá nguồn nước ra sau khi lắp đặt.
Quý khách hàng muốn tìm hiểu thêm về hệ thống RO và các lỗi thường gặp vui lòng xem
Nam Việt ETC với nhiều năm kinh nghiệm xử lý nước tinh khiết cho ngành thực phẩm, nước cấp công nghiệp, nước cấp lò hơi. Chúng tôi tự tin sẽ mang lại cho Quý khách hàng giải pháp xử lý mang lại hiệu quả và kinh tế nhất.
Hãy liên hệ ngay với chúng tôi để được tư vấn và hỗ trợ.
Hotline 0932562177
